エスティマ(ACR30)に2段ベッド作成

さくらパパです。

色んなサイトを参考にして車中泊をするためのベッドを作成しました。

エスティマは2,3列シートを倒すことは可能ですがフラットにはなりません。凸凹があると熟睡しにくいのでフラットになるようにしました。また、家族4人で寝るにはさすがに1フロアでは厳しいので2段にしてみました。

土台の部分には皆さん使っている矢崎化工のイレクターパイプを使用しました。3列目シートを取り外すのは大変でした。ボルトを4本外して、前部からワイヤーを外すのですが、このワイヤーが難儀しました。外したはいいけど、また取り付けられるのかなぁ…。

部屋で組み立ててみました

いざ車に設置しようと思ったら、設計ミスで2列目シートのサイズが合いません。仕方ないので設計をやり直して、最終的にこの形になりました。

コーナーなどのパーツを含めると実寸は少し長くなります

真ん中のパイプは左右に可動できます。高さは2段にするために45cmにしています。パイプをカットするのが面倒だったので、規格通りのサイズにしています。

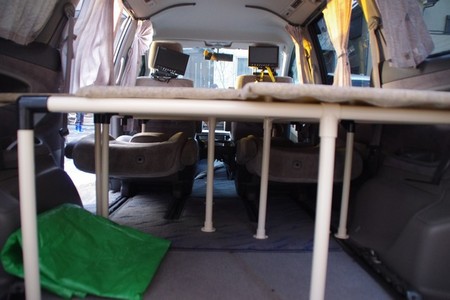

これで車内に設置できました

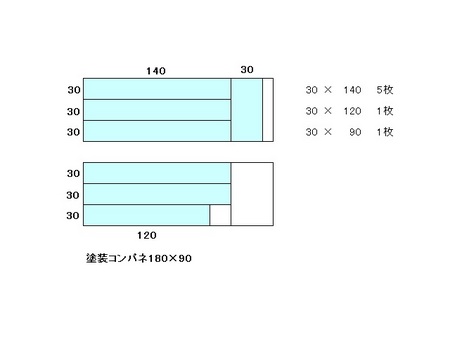

塗装済みのコンパネをホームセンターでカットしてもらいました。安くあげるために2枚だけの購入です。

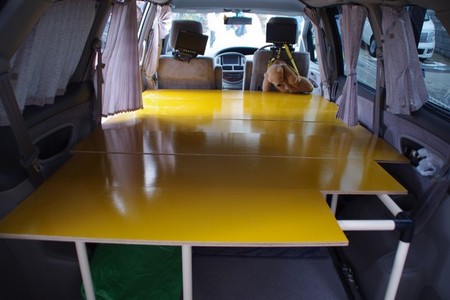

並べてみました

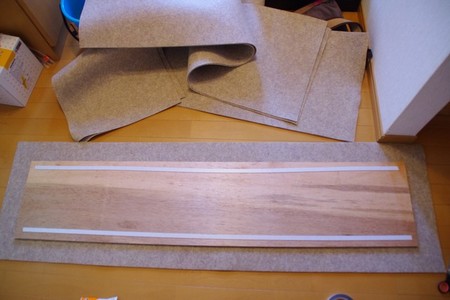

メーター500円くらいで買ってきたパンチカーペットでささくれだった合板を包みます。

貼り付ける面に両面テープを貼ります

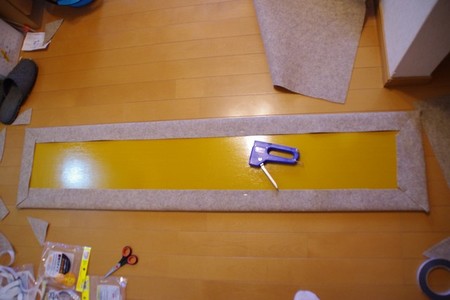

裏返して、ダイソーで買ったハンドタッカーでバシュバシュ打ち込みます。

これでトゲが気になりません

再び並べてみました。

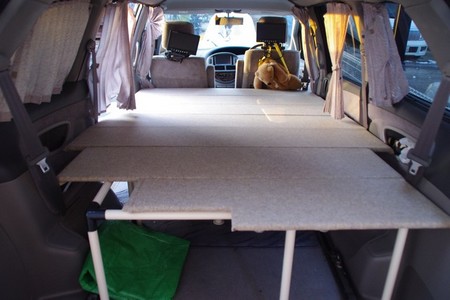

おぉ!いい感じ

一番後ろは下段から上段に移動しやすいように少しカットしました。全てのパネルに板が動かないようにするためのJ-46という留め具を取り付けて完成です。下のフロアに自分が寝るのですが、真ん中のポールを動かして幅60cmくらい確保すれば十分寝られます。


2列目シートが邪魔で真ん中じゃないと足が伸ばせませんでした。あとは下段にクッションを敷いて、上段にはキャンプで使っている薄型のエアマットを敷きます。荷物が隙間に収まってくれるか心配ですが、まぁなんとかなるでしょう。

かかった金額は約16,000円くらいです。最初に設計を失敗した分が3,000円ほどまだありますが…
もう少し暖かくなったら実際に車中泊してこようと思っています。これでようやく野望への1歩が踏み出せました。
